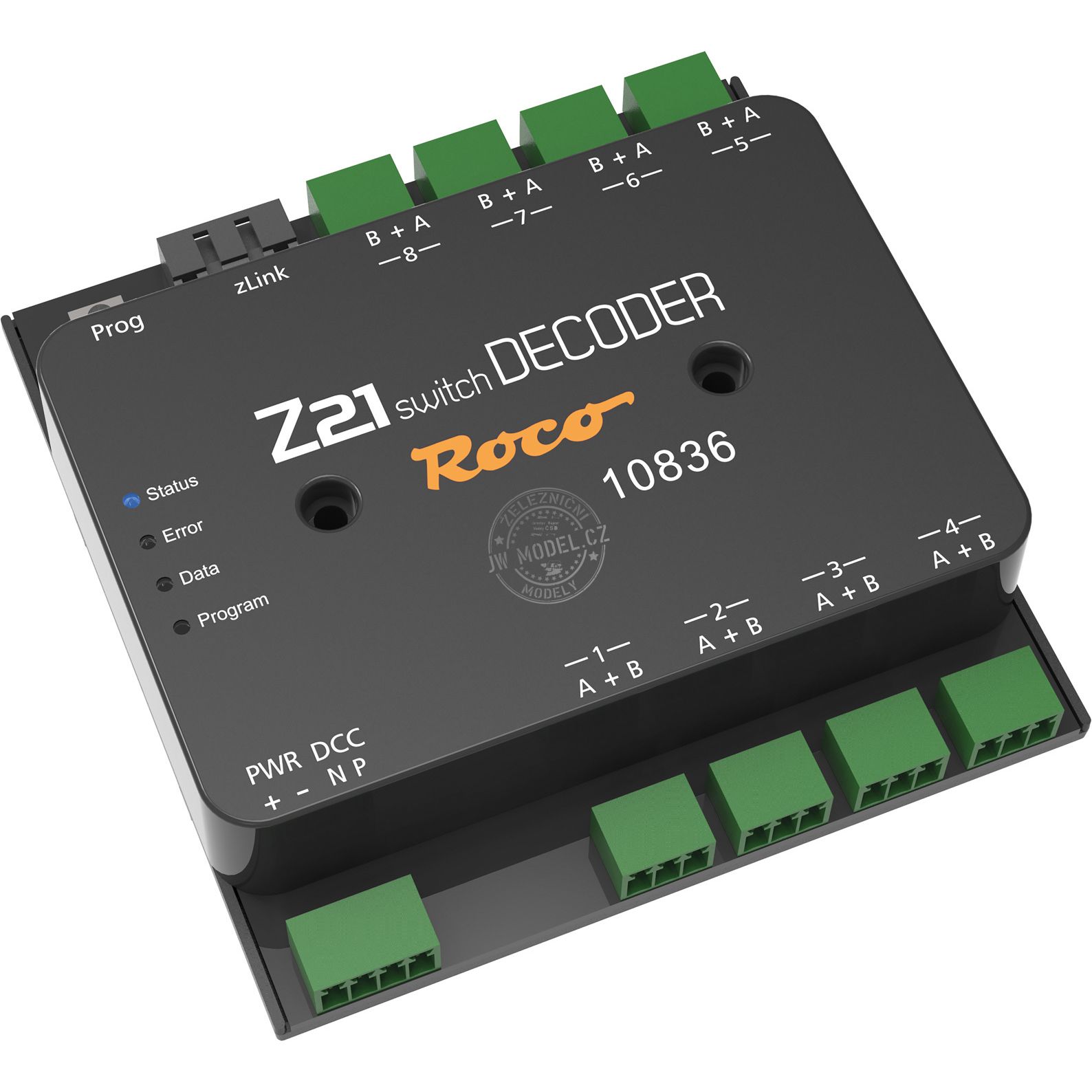

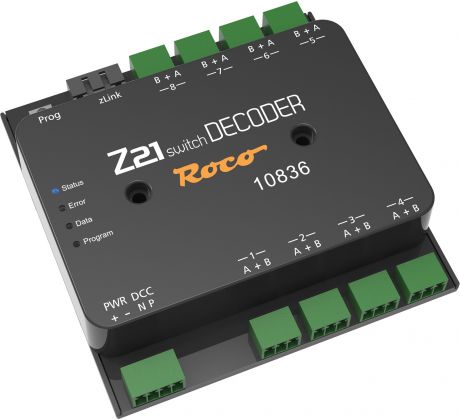

10836 - Z21 DCC výhybkový dekodér pro 8 ks přestavníků

Spínač Z21 je univerzálně použitelný DCC spínací dekodér s výkonem 2 A až pro 8 výhybek nebo až 16 prvků, jako jsou LED a žárovky.

Jednoduché připojení

Samostatné stejnosměrné napájení lze připojit, takže řídicí centrum nebo výstupy zesilovače nejsou zbytečně zatěžovány. Pokud má být zapojení co nejjednodušší, lze kolejové návěstidlo použít i jako napájení. Výstupy jsou navíc chráněny proti přetížení a zkratu.

Nastavitelné výstupy
Každý z 8 párů výstupů lze nezávisle na sobě nastavit do různých režimů. Ty jsou již předkonfigurovány a lze je jednoduše vybrat. Každý pár výstupů lze také individuálně stmívat, takže osvětlení lze přesně přizpůsobit požadavkům.

Lze jej perfektně kombinovat s
■ motory se dvěma cívkami
■ jednoduchými světelnými signály
■ všemi druhy osvětlení
■ ovládáním relé

Přednosti:
■ 8 výstupních párů lze nastavit nezávisle
■ Volitelné napájení pomocí extra aplikovaného spínaného zdroje
■ Programovatelné pomocí RailCom na hlavní kolej (POM)
■ Ochrana proti zkratu proti přetížení
■ Aktualizovatelné

Nastavitelné režimy
■ Standardní provoz - s konfigurovatelnou dobou zapnutí pro dvoucívkové motory
■ Okamžitý provoz - pro výhybky a odpojovače. Lze aktivovat ručním ovladačem v závislosti na době provozu (viz také 10775)
■ Bistabilní trvalý provoz - Zapínání nebo přepínání osvětlení a signálů
■ Bistabilní trvalý provoz - Zapínání nebo přepínání se simulací žárovky
■ Alternativní záblesk
■ Alternativní záblesk se simulací žárovky
■ Položková čísla spínačů 1-2040

Manuál ke stažení:

https://www.z21.eu/media/Kwc_Basic_DownloadTag_Component/47-8921-7456-8923-7467-downloadTag/default/9f5d9df6/1623217000/10836-switch-decoder-sk.pdf

RailCom is a registrovaná ochranná známka společnosti Lenz Elektronik GmbH, Gießen
