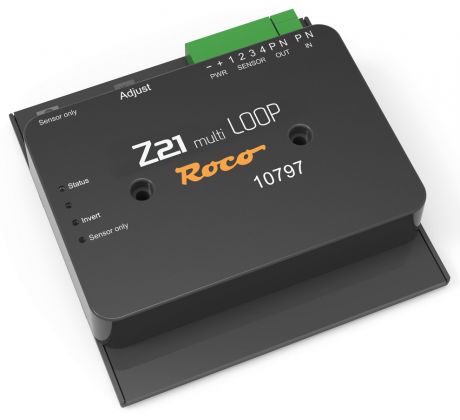

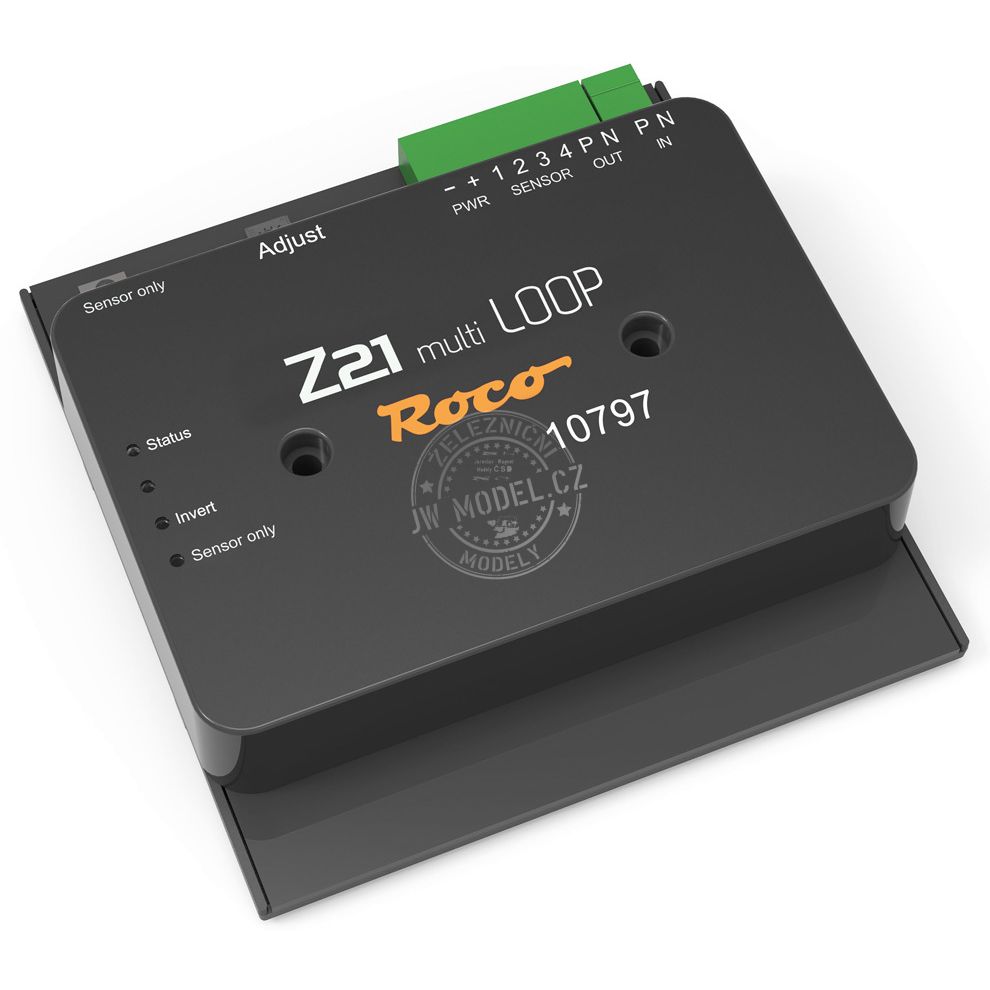

10797 - Digitální a analogový modul vratné smyčky Roco Z21

Digitální a analogový modul vratné smyčky Roco slouží k vytvoření vratné smyčky. Při přejezdu dělícího místa modul v případě potřeby automaticky přepóluje napětí v kolejišti, takže lze tímto místem projíždět naprosto bez zásahu obsluhy (bez zastavení a bez změny směru jízdy). Modul může pracovat třemi různými způsoby. Vyhodnocením zkratu při projíždění smyčky, na základě informací ze spínacích kolejí nebo na základě informací z magnetických spínačům. Smyčka musí být tak dlouhá jak nejdelší vlak co přes ní bude projíždět.

Z21 multi LOOP

Modul zpětné smyčky Z21 multi LOOP je ideální pro pohodlný a bezpečný provoz kolejových uspořádání, jako jsou koncové smyčky, trojúhelníkové křižovatky a točny.

Provozní režimy:
■ detekce zkratu - nejjednodušší zapojení
■ stopy snímačů - detekce bez zkratu
■ spínací kontakty - detekce prostřednictvím kolejnic obvodu nebo jazýčkových kontaktů
■ kombinovaný provoz - dvojitá bezpečnost

Kompatibilní s
■ DCC
■ MM
■ RailCom

■ analogový režim

Poznámka ke snímači stopy / sekce!
Protože senzorové dráhy / sekce nejsou samy o sobě napájeny, nesmí být příliš dlouhé, zejména s ohledem na krátké, pomalejší lokomotivy.

Deteční kolej měla být ideálním případě mezi:

H0 - 40 a 55 mm dlouhé

TT - 30 a 40 mm dlouhé

N - 20 až 30 mm dluhé

Manuál ke stažení:

https://www.z21.eu/media/Kwc_Basic_DownloadTag_Component/41-2433-1482-downloadTag/default/17cbbc5b/1673955629/8010797920.pdf

RailCom je registrovaná ochranná známka společnosti Lenz Elektronik GmbH, Gießen.
